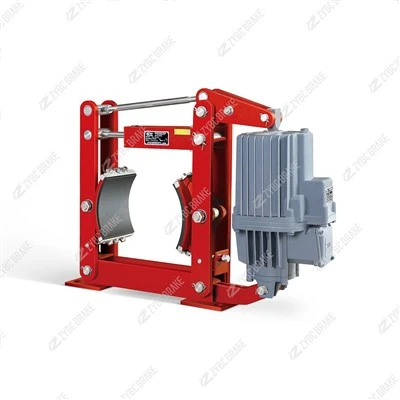

YWZ4-150/E30 Arc-Frână cu tambur cu eliberare hidraulică aplicată

Prezentare generală a produsului

YWZ4-150/E30 este o frână cu tambur aplicată cu arc-, eliberată electro-hidraulic. Propulsorul Ed30/5 creează presiune hidraulică, extinde tija de împingere și deschide pantofii împotriva arcului. Opriți puterea și arcul trage imediat pantofii înapoi pe tambur.

Nu este doar o frână de siguranță-de oprire. Este o frână de serviciu​ pentru decelerare și oprire normală în zone ne-periculoase. Pentru atmosfere explozive, utilizați versiunea-protejată împotriva exploziei - nu puneți un YWZ4 standard într-o zonă de gaz sau praf.

Frâna înlocuiește unitățile vechi YWZ3. Modelul găurilor de montare rămâne în aceeași clasă, astfel încât modernizarea este rapidă: deșurubează vechea frână, înșurubează YWZ4-150/E30, conectează propulsorul, reglează preîncărcarea arcului.

Notă de montare și modernizare

YWZ4-150/E23 și YWZ4-150/E30 au același plic de bază A347/C160/D150/H.

YWZ4-150/E23: 100 N·m, H=437 mm, 25 kg.

YWZ4-150/E30: 120 N·m, H=461 mm, 29 kg.

Pentru a trece de la E23 la E30 schimbați propulsorul și preîncărcarea arcului, nu șuruburile de fundație. Pentru a înlocui un YWZ3 vechi, verificați diametrul roții=150 mm, lățimea butucului față de C=160 mm și plicul A / H / K înainte de a comanda.

Principiul de lucru

Porniți lansarea -

Motorul Ed30/5 antrenează pompa centrifugă, presiunea hidraulică extinde pistonul, saboții se deschid pe arc, tamburul funcționează liber.

Opriți frâna -

Forța arcului închide pantofii pe tambur. Nu este nevoie de alimentare electrică pentru a ține frâna.

Efect-sigur

Pierderea tensiunii, căderea contactorului-, defecțiunea controlului - arcul câștigă. Frâna este închisă.

Face / Nu

Do:

Verificați diametrul roții, lățimea butucului și A/H/K înainte de a comanda.

Citiți preîncărcarea arcului pe cântar, nu aveți încredere doar în cuplul de pe plăcuța de identificare.

Folosiți căptușeală fără-azbest, potrivită cu sarcina.

Verificați spațiul liber egal după schimbarea pantofilor.

Nu:

Nu utilizați un YWZ4 standard în zone cu gaz sau praf explozive.

Nu sudați și nu legați tija de împingere pentru a forța frâna să se deschidă.

Nu porniți propulsorul la o tensiune greșită fără confirmare.

Nu reglați cuplul doar prin dispunerea pantofului.

Aplicații tipice

Deplasarea căruciorului rulantului

Frânare frontală-pentru palan și troliu

Acționări cu inel de rotire

Rolie cu capul transportorului cu bandă

Macarale de atelier și macarale cu braț

Unități auxiliare de recuperare-stivuitoare

Mașini industriale ne-periculoase.

Date tehnice

Articol	YWZ4-150/E30
Cuplul de frânare	120 N·m
Diametrul roții de frână D	150 mm
Retragere / eliberare E	0,6 mm
Propulsor asortat	Ed30/5
Impingerea propulsorului	300 N
Cursa propulsorului	50 mm
A	347 mm
b	90 mm
C	160 mm
d	17 mm
F	175 mm
G1	100 mm
G2	170 mm
H	461 mm
h1	140 mm
i	60 mm
K	150 mm
M	144 mm
n	8
G3	70 mm
Greutate	29 kg
Sarcina de exploatare	S1 continuu + S3-60%, 1200 cicluri/h
Voltaj	AC trifazat, 380 V 50 Hz std; 440–460 V 60 Hz opțional
Temp. ambientală.	−20 de grade până la +40 grade
Umiditatea relativă	Mai mic sau egal cu 90%
Protecţie	Evaluare IP prin propulsor; carcasă potrivită pentru uz industrial în interior
Căptuşeală	Montat pe card-, fără-azbest jumătate-metal disponibil
