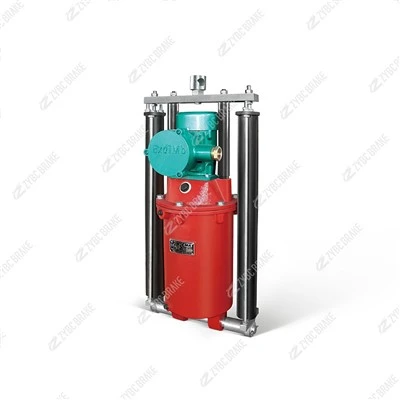

BYT1-25Z/4 BYT1 Explozie-Impulsător electrohidraulic protejat

TheBYT1-25Z/4este un propulsor electro{-hidraulic protejat la explozie din seria BYT1, proiectat pentru acționare liniară sigură și fiabilă în medii industriale periculoase. Deține certificare antiexplozie-(Ex d IIC T4 Gb/Ex tD A21 IP65 T135 grad, conform standardelor GB 3836/IEC 60079), având o tracțiune nominală de 25 kN și o cursă nominală de 40 mm (sufixul modelului „40” mm). Proiectat cu o structură integrată modulară, răspuns sensibil și protecție împotriva exploziilor-, servește ca sursă de energie de bază pentru mecanismele de frânare, strângere și control în locurile de muncă inflamabile, explozive sau încărcate-de praf. Detaliile sunt după cum urmează:

1. Principiul de lucru

Propulsorul integrează un motor protejat-de explozie, o pompă hidraulică, un cilindru, un rezervor de ulei și un mecanism de resetare cu arc, care funcționează pe logica „acționării hidraulice electrice-pentru extindere + resetare cu arc pentru retragere”. Procesul de lucru este împărțit în trei etape principale, cu un design antiexploziv-integrat în:

1.1 Pornire-la extensie (ieșire de impuls)

Când este conectat la o sursă de alimentare cu rezistență la explozie (380V trifazic AC, 50Hz), motorul asincron protejat la explozie Ex d IIC T4 (putere: 1,1 kW) pornește, acționând pompa cu viteze integrată cu zgomot redus-să se rotească la viteză mare.

Pompa cu angrenaje extrage ulei hidraulic ISO VG46 anti-uzură din rezervorul de ulei etanș la explozie-(capacitate: 15 L) printr-un filtru de precizie de 10 μm, presurându-l la 12–16 MPa.

Uleiul de-înaltă presiune este livrat către cilindrul hidraulic cu simplu-acțiune, împingând pistonul și tija de împingere din oțel aliat cromat-pentru a se extinde liniar. Într-o cursă de 40 mm, emite stabil o tracțiune nominală de 25 kN, transmițând forța către mecanismele potrivite (de exemplu, frâne antiexplozive-, dispozitive de prindere) prin conectorul superior pentru a finaliza acțiunile de eliberare sau activare.

Timpul nominal de extindere este mai mic sau egal cu 0,45 secunde, asigurând un răspuns rapid la semnalele de control al echipamentului.

1.2 Retragere-Oprire (Resetare)

Când alimentarea este întreruptă sau semnalul de control se oprește, motorul protejat-de explozie se oprește, iar pompa hidraulică încetează alimentarea cu presiune. Supapa de limitare a presiunii încorporată-(presiune maximă Mai mică sau egală cu 18 MPa) se deschide, permițând uleiului hidraulic să curgă înapoi în rezervor.

Arcul de întoarcere din oțel aliat 60Si2MnA de înaltă tensiune-returnează, trăgând pistonul și tija de împingere înapoi în poziția inițială. Impingerea este complet eliberată, permițând resetarea mecanismului de explozie-potrivit (de exemplu, cuplarea frânei, blocarea clemei).

Timpul de retragere nominal este mai mic sau egal cu 0,4 secunde, ceea ce permite frânarea rapidă-în siguranță în medii periculoase.

1.3 Garanții de rezistență la explozie și stabilitate-

Explozie-Structură protejată: Motorul adoptă o carcasă ignifugă (Ex d) cu un spațiu minim de explozie-mai mic sau egal cu 0,2 mm, prevenind scânteile interne să aprindă gazele/praful extern inflamabil. Toate conexiunile electrice folosesc presetupe de cablu antiexplozive-(IP65) pentru a evita pătrunderea gazului.

Controlul presiunii și temperaturii: Un compensator de presiune menține fluctuația presiunii în sistem Mai mică sau egală cu ±2%, asigurând o forță stabilă; clasa de temperatură T4 a motorului limitează temperatura suprafeței Mai mică sau egală cu 135 de grade, eliminând riscurile de aprindere pentru substanțele inflamabile.

Anti-scurgeri și rezistent la praf: cilindrul folosește garnituri FKM de înaltă-presiune la explozie-(rezistență la presiune mai mare sau egală cu 20 MPa) pentru a preveni scurgerile de ulei; Întreaga unitate îndeplinește protecția IP65, rezistând prafului și stropilor de apă în medii periculoase dure.

Feedback de stare: Senzorii de poziție-integrați cu rezistență la explozie (Ex ia IIC T4) scot semnale „extinse” și „retractate”, permițând controlul interblocării cu echipamentul gazdă (gazda pornește numai când propulsorul este în poziție) pentru a evita operarea greșită.

2. Caracteristici de bază

Fiabilitate-la explozie: Respectă standardele naționale/internaționale antideflagrante-, potrivit pentru zonele periculoase din Zona 1/2 (gaz) și Zona 21/22 (praf), adaptându-se la medii cu gaze inflamabile (metan, propan) sau praf combustibil (praf de cărbune, praf de cereale).

Integrare compactă: Toate componentele (motor-protejat împotriva exploziei, pompă, cilindru, rezervor) sunt integrate într-o singură unitate, reducând spațiul de instalare și evitând conductele externe complexe care pot provoca scurgeri sau pericole de explozie.

Performanță stabilă: Motor antiexploziv-cu izolație clasa F- și protecție termică (închide alimentarea la 155 de grade ) previne arderea; Designul cu dublu-filtru (aspirație + retur) prelungește durata de viață a uleiului la 2.000 de ore de lucru.

Adaptabilitate largă la mediu: Interval de temperatură de funcționare: -10 grade până la 60 grade ; Stratul epoxidic anticoroziv (120 μm) pe suprafețele exterioare rezistă la umiditate și la coroziune ușoară, potrivit pentru uzine chimice, mine de cărbune și rafinării de petrol.

Întreținere ușoară: Designul modular permite înlocuirea rapidă a componentelor-antiexplozive (motor, garnituri, filtru) fără a demonta întreaga unitate; rezervorul de ulei este echipat cu un vizor-antiexploziv pentru monitorizarea-în timp real a nivelului de ulei.

3. Aplicații tipice

Cu o tracțiune de 25 kN și o cursă de 40 mm, BYT1-25Z/4 este optimizat pentru echipamente cu sarcină medie-rezistente la explozie (capacitate de încărcare: 10–50 tone) în sectoarele industriale periculoase:

3.1 Mine de cărbune și mașini pentru minerit

Palane subterane pentru mine de cărbune și transportoare cu bandă: Servește ca componentă de antrenare pentru frânele antiexplozive-în minele de cărbune subterane (mediu bogat-metan, praf de cărbune-încărcat). Impingerea stabilă controlează eliberarea/cuplarea frânei în timpul transportului cărbunelui, prevenind riscurile de aprindere a gazului din cauza scânteilor electrice.

Troliuri cu arbore înclinat pentru mine: Acționează mecanismul de frânare al troliurilor mici-și{-de mine, adaptându-se la condițiile subterane umede și cu praf. Retragerea rapidă (mai mică sau egală cu 0,4 secunde) asigură frânarea de urgență în caz de întrerupere a curentului, evitând scurgerea cărbunelui sau fuga echipamentului.

3.2 Industria chimică și petrolieră

Transportoare pentru uzine chimice și controlul supapelor: alimentează frânele antiexplozive-și dispozitivele de acționare a supapelor în atelierele chimice (medii cu gaze/vapori inflamabile, de exemplu, linii de producție de etilenă, metanol). Designul antiexploziv-elimină sursele de aprindere, asigurând funcționarea în siguranță a sistemelor de transport de materiale și de control al fluidelor.

Echipamente de încărcare/descărcare pentru rafinărie de petrol: antrenează mecanismele de strângere și frânare ale brațelor de încărcare a camioanelor cisterne de ulei și supapelor de conducte, rezistând la ceața de ulei și la gazele corozive, menținând în același timp siguranța-la explozie.

3.3 Industria de prelucrare a cerealelor și a făinii

Transportoare și ascensoare pentru silozuri de cereale: Folosit în fabricile de prelucrare a cerealelor (zone de praf combustibil: făină de grâu, amidon de porumb). Protecția la-explozie previne arderea prafului cauzată de componentele electrice; împingerea stabilă controlează frânarea transportoarelor de cereale și a elevatoarelor, evitând pericolele de explozie a prafului.

3.4 Alte echipamente pentru mediu periculoase

AGV-uri și cărucioare de transfer de materiale antiexplozive-: alimentează mecanismele de frânare și poziționare ale vehiculelor cu ghid automat (AGV) antiexplozive-în ateliere farmaceutice, de vopsea sau de solvenți, asigurând transportul sigur al materialelor în medii cu vapori inflamabili.

Echipamente de testare la{0}}explozie: Acționează mecanismele de control ale bancurilor de testare-explozive și ale instrumentelor de precizie în zone periculoase, oferind o forță liniară stabilă, respectând în același timp cerințele de siguranță-protejate împotriva exploziilor.
